Tuyau de canalisation API 5L X60
Le tuyau API 5L X60 est un tuyau de canalisation à haute résistance-largement utilisé dans les systèmes de transport-longues distances pour le pétrole et le gaz., conforme à la norme API 5L établie par l'American Petroleum Institute. Le « X » dans son nom signifie acier pour tubes de conduite, tandis que le chiffre « 60 » indique une limite d'élasticité minimale de 60 kpsi (environ 415 MPa), ce qui en fait l'une des nuances d'acier les plus courantes dans les projets pétroliers et gaziers terrestres et offshore.
【 Approvisionnement direct du fabricant de pipeline API 5L X60 】 Conforme à la norme API 2024, résistant à la corrosion-et au froid, adapté à tous les scénarios !Cliquez pour obtenir un rapport de test de matériaux gratuit + un devis précis
Spécifications du tuyau API 5L X60
| Article | Paramètre |
|---|---|
| Standard | API SPEC 5L, GB/T 9711 |
| Nuance d'acier | X60 (L415) |
| Niveau de qualité | PSL1 / PSL2 (PSL2 a des exigences plus strictes) |
| Type de tuyau | Sans soudure ou soudé |
| Plage de diamètre extérieur | 21,3 mm – 1 067 mm (1/2" – 42") |
| Plage d'épaisseur de paroi | 2 mm – 150 mm |
| Méthodes de connexion | Soudage bout à bout, connexion par accouplement, connexion par emboîtement, etc. |
| Environnements applicables | Champs de pétrole et de gaz terrestres, pipelines sous-marins, systèmes de transport à haute pression- |
Propriétés chimiques de l'API 5L X60 (valeurs typiques, les exigences PSL2 sont plus strictes)
| Élément | Plage de contenu (%) | Fonction |
|---|---|---|
| Carbone (C) | Inférieur ou égal à 0,16 | Contrôle la résistance, évite une ténacité réduite |
| Manganèse (Mn) | 1.40 – 1.65 | Améliore la résistance, la ténacité et la soudabilité |
| Phosphore (P) | Inférieur ou égal à 0,020 | Élément nocif ; strictement contrôlé pour éviter la dégradation par corrosion |
| Soufre (S) | Inférieur ou égal à 0,003 – 0,015 | La faible teneur en soufre améliore la résistance à la corrosion acide et sous contrainte |
| Silicium (Si) | 0.15 – 0.45 | Désoxydant, améliore la pureté |
| Nb+V+Ti | Inférieur ou égal à 0,15 | Affine la structure des grains, améliore la résistance aux acides et les performances de soudage |
| Équivalent carbone (Ceq) | Inférieur ou égal à 0,45% (PSL2) | Contrôle le risque de fissures de soudage |
Résistance mécanique de l'API 5L X60
| Indicateur de performance | Exigence (PSL2) |
|---|---|
| Limite d'élasticité minimale | 415 MPa (60 kpsi) |
| Résistance à la traction | Supérieur ou égal à 520 MPa |
| Rendement-sur-Rapport de traction (Y/T) | Inférieur ou égal à 0,85 (PSL2) |
| Élongation | Supérieur ou égal à 18% |
| Énergie d'impact Charpy 0 degré | Supérieur ou égal à 40 J (PSL1 ne nécessite pas de test ; PSL2 nécessite un test d'impact à -20 degrés) |
| État du traitement thermique | Normalisé ou TMCP (processus thermo-contrôlé mécaniquement) |
Dimensions et tailles du tuyau de canalisation API 5L X60
| NPS (pouces) | Diamètre extérieur (mm) | Épaisseur de paroi commune (mm) | Norme applicable |
|---|---|---|---|
| 1/2" | 21.3 | 2.0 – 3.0 | API 5L |
| 2" | 60.3 | 3.9 – 5.5 | API 5L |
| 6" | 168.3 | 7.1 – 12.7 | API 5L |
| 12" | 323.9 | 9.5 – 18.3 | API 5L |
| 24" | 609.6 | 12.7 – 25.4 | API 5L |
| 42" | 1067 | 15.0 – 50.0 | API 5L |
Qualités équivalentes API 5L X60
| Standard | Note équivalente | Remarques |
|---|---|---|
| GB/T 9711 (Chine) | L415 | X60 ≈ L415, le nombre indique la limite d'élasticité minimale en MPa |
| DIN 2394 (Allemagne) | P235GH | Correspondance approximative, pas entièrement équivalente ; vérifier par application |
| ASTMA53 | Gr.B | Uniquement pour une utilisation à basse-pression, résistance inférieure à celle du X60 |
| JIS G3441 (Japon) | STK500 | Niveau de résistance similaire aux normes japonaises |
Applications de tuyaux API 5L X60
Oléoducs et gazoducs longue distance- : convient aux lignes principales à haute-pression et à grand-diamètre.
Plateformes offshore et pipelines sous-marins : Haute résistance à la corrosion et tolérance à la pression pour des conditions marines complexes.
Réseaux urbains de distribution de gaz : Sûr et fiable pour une distribution à moyenne-à-basse pression.
Champs de gaz acide (contenant H₂S-) : Résiste à la fissuration sous contrainte des sulfures lorsqu'il est associé à des matériaux à faible-soufre et à des revêtements anti-corrosion.
Pipelines dans les régions froides : Une excellente ténacité à basse-température empêche la rupture fragile.
Test du tuyau API 5L X60
| Article de test | Méthode | Description |
|---|---|---|
| Essai hydrostatique | Essai hydraulique | 1,5 × pression de travail, maintenir pendant 30 minutes sans fuite |
| Tests par ultrasons (UT) | Ultrasonique | Inspection à 100% des défauts de carrosserie et de soudure (obligatoire pour PSL2) |
| Tests radiographiques (RT) | Radiographique | Détecte la porosité, les inclusions de scories dans les soudures (obligatoire pour PSL2) |
| Essai de traction | Essais de traction | Mesure la limite d'élasticité, la résistance à la traction, l'allongement |
| Essai de choc Charpy | Tests d'impact | Moyenne supérieure ou égale à 80J à -20 degrés (exigence PSL2) |
| Essai de dureté | Vickers/Rockwell | Vérifie la répartition de la dureté de la surface et du noyau |
| Analyse chimique | OES/ICP | Vérifie que la composition fondue répond aux normes |

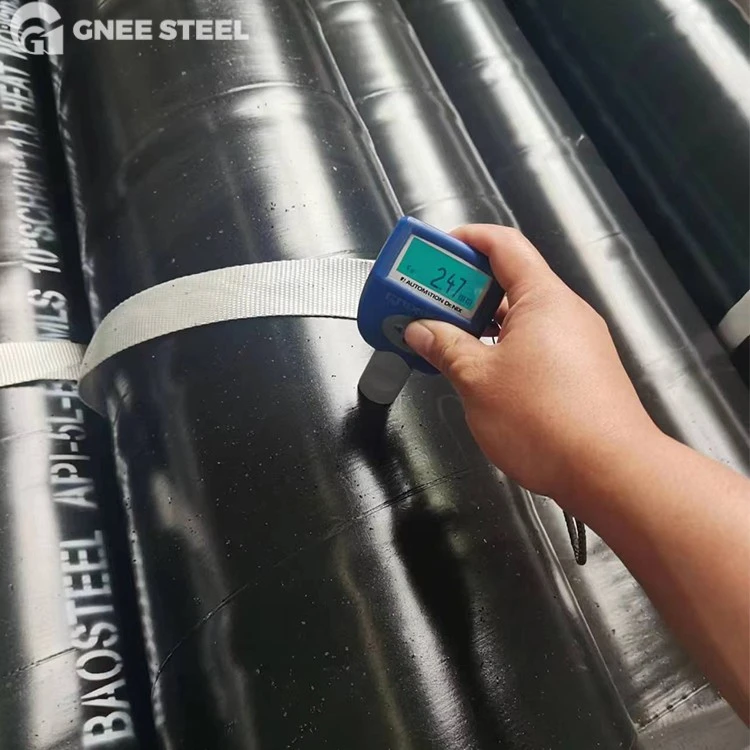

Usine de tuyaux API 5L X60
Emballage et expédition du pipeline API
FAQ
Quelle est la résistance de l’acier X60 ?
La limite d'élasticité minimale de l'acier API 5L X60 est de 415 MPa (environ 60 kpsi) et la résistance à la traction est supérieure ou égale à 520 MPa. Il s'agit d'un acier pour pipelines à haute résistance-largement utilisé dans les systèmes de pipelines de transport à haute-pression tels que le pétrole et le gaz naturel.
Quelle est la différence entre API 5L X60 etX65?
L'API 5L X65 a des exigences de résistance et de performances plus élevées que le X60, qui sont tous deux des aciers pour pipelines à haute résistance, mais le X65 est adapté à des pressions plus élevées et à des environnements de service plus complexes.
