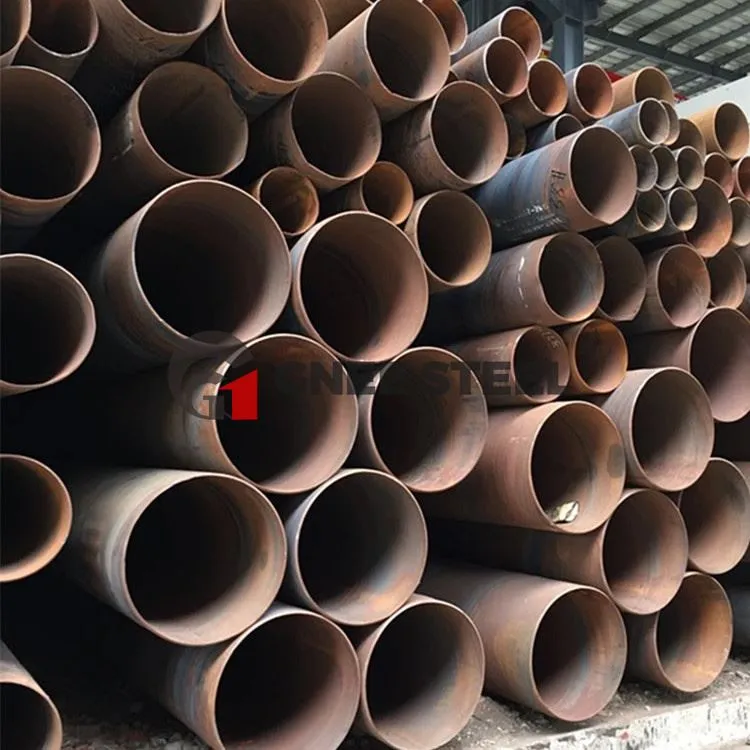

Tube de chaudière haute pression ASTM A192
Épaisseur de paroi : 2,2-25,4 mm
Longueur : 6-32m
Description du tube de chaudière A192
Le groupe GNEE fabrique et fournit des tubes de chaudière et de surchauffeur en acier au carbone d'épaisseur de paroi minimale ASTM A192 pour les applications à haute pression. Le Groupe GNEE effectuera les tests mécaniques suivants sur les tubes de chaudière A192, à savoir : test d'aplatissement, test d'évasement, test de dureté et test hydraulique, pour garantir la qualité du tube en acier.
Si vous avez besoin de tuyaux en acier A192, n'hésitez pas à nous contacter pour un devis.
Fabrication : finition à chaud-ou finition à froid-
Épaisseur de paroi (WT) : 3,2 mm à 25,4 mm.
Diamètre extérieur (OD) : 12,7 mm - 177,8 mm
Longueur : 6 M ou longueur spécifiée selon les besoins.
Extrémités : Extrémité simple, Extrémité biseautée, Filetée
Compositions chimiques (%) de ASTM A192M / ASME SA-192M
| C | Si | Mn | P | S |
|---|---|---|---|---|
| 0.06-0.18 | Inférieur ou égal à 0,25 | 0.27-0.63 | Inférieur ou égal à 0,035 | Inférieur ou égal à 0,035 |
Propriétés mécaniques de ASTM A 192M / ASME SA-192M
| Limite d'élasticité (Mpa) | Résistance à la traction (MPa) | Allongement (%) |
|---|---|---|
| Supérieur ou égal à 180 | Supérieur ou égal à 325 | Supérieur ou égal à 35 |
Pressions d'essai hydrostatiques ASTM A192M / ASME SA-192M
Chaque tube doit être soumis à l'essai de pression hydrostatique, ou à la place de cet essai, un essai non destructif peut être utilisé lorsque spécifié par l'acheteur.
| Diamètre extérieur du tube, po [mm] | Pression d'essai hydrostatique, psi [MPa] |
|---|---|
| Moins de 1 ans [25.4] | 1000 [7] |
| 1 à 11⁄2 [25,4 à 38,1], excl | 1500 [10] |
| 11⁄2 à 2 [38,1 à 50,8], excl | 2000 [14] |
| 2 à 3 [50,8 à 76,2], hors | 2500 [17] |
Tolérances du diamètre extérieur du tuyau en carbone A192
| Diamètre extérieur, po. [mm] | Variations admissibles, po [mm] | |
| Sur | Sous | |
| Tubes sans soudure finis{{0}à chaud | ||
| 4 [101.6] et moins | 1 ⁄ 64 [0.4] | 1 ⁄ 32 [0.8] |
| Plus de 4 à 7 1 ⁄ 2 [101,6 à 190,5], dont | 1 ⁄ 64 [0.4] | 3 ⁄ 64 [1.2] |
| Plus de 7 1 ⁄ 2 à 9 [190,5 à 228,6], dont | 1 ⁄ 64 [0.4] | 1 ⁄ 16 [1.6] |
| Tubes sans soudure finis à froid | ||
| Moins de 1 ans [25.4] | 0.004 [0.1] | 0.004 [0.1] |
| 1 à 1 1 ⁄ 2 [25,4 à 38,1], dont | 0.006 [0.15] | 0.006 [0.15] |
| Plus de 1 1 ⁄ 2 à 2 [38,1 à 50,8], hors | 0.008 [0.2] | 0.008 [0.2] |
| 2 à 2 1 ⁄ 2 [50,8 à 63,5], hors | 0.010 [0.25] | 0.010 [0.25] |
| 2 1 ⁄ 2 à 3 [63,5 à 76,2], hors | 0.012 [0.3] | 0.012 [0.3] |
| 3 à 4 [76,2 à 101,6], dont | 0.015 [0.38] | 0.015 [0.38] |
| Plus de 4 à 7 1 ⁄ 2 [101,6 à 190,5], dont | 0.015 [0.38] | 0.025 [0.64] |
| Plus de 7 1 ⁄ 2 à 9 [190,5 à 228,6], dont | 0.015 [0.38] | 0.045 [1.14] |
Tuyau soudé A192
