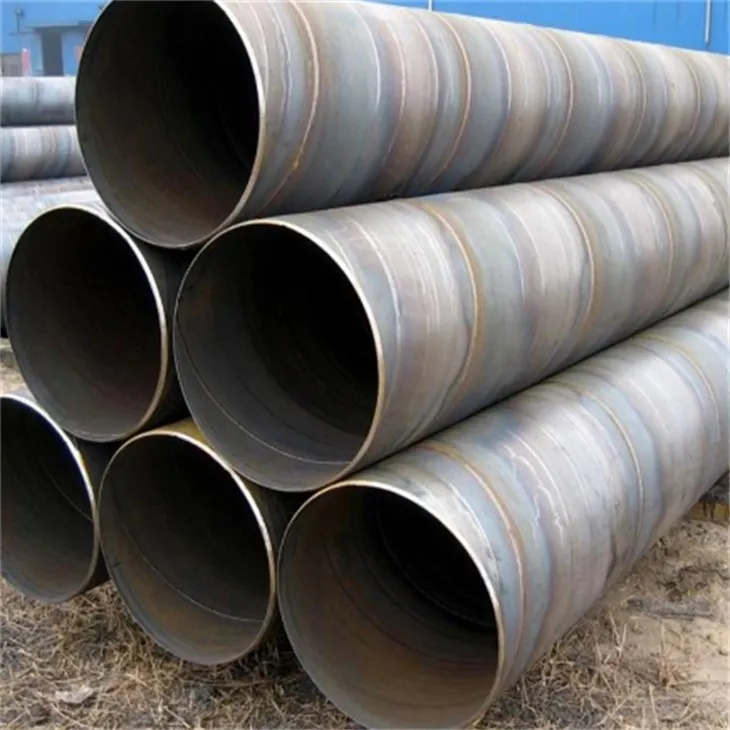

Tuyaux en acier au carbone ASTM A36

Le tuyau en acier au carbone ASTM A36 est l'élément structurel rond général le moins cher : rendement supérieur ou égal à 250 MPa (36 ksi), traction 400 à 550 MPa (58 à 80 ksi), fourni sous forme de tube soudé ou sans soudure de 21,3 à 610 mm de diamètre extérieur. Sa seule limite stricte est également la plus souvent ignorée : A36 est une spécification de matériau sans pression nominale, elle ne doit donc jamais remplacer A53, A106 ou API 5L sur une conduite sous pression. Pour les colonnes tubulaires et les fermes où les tolérances sont importantes, passez à A500 Gr.B à 290 MPa (42 ksi).
Envoyez demande
Discuter maintenant
Présentation du produit

Tuyau en acier au carbone ASTM A36est un tube rond en acier au carbone fabriqué selon les exigences ASTM A36/A36M en matière d'acier de construction au carbone - rendement minimum de 250 MPa (36 ksi) et traction de 400 à 550 MPa (58 à 80 ksi). C'est un produit structurel (sans pression) : A36 portepas d'indice de pression-température, donc toute ligne sous pression nécessite à la place ASTM A53, A106 ou API 5L. Cette page explique ce qu'est le tuyau A36, comment il se compare aux tuyaux A500 et A53 et comment le spécifier.

ASTMA36est une spécification de matériau pour les plaques, formes et barres en acier de construction au carbone - elle ne définit pas une forme de tuyau. Un "tuyau A36" est donc un terme commercial désignant un tube en acier de construction dont la chimie et le rendement répondent à A36 ; la géométrie du tuyau est fournie sous forme de tube rond soudé ou sans soudure. La véritable décision d'achat n'est pas « quel A36 » maisstructurel vs pressionetA36 contre A500.

Nous fournissons des tuyaux structurels A36 de 21,3 à 610 mm (½ à 24 po) de diamètre extérieur, de paroi de 2 à 20 mm, en finition noire, galvanisée ou époxy, avec certificats d'usine EN 10204 3.1 et inspection par un tiers sur demande. Envoyez votre OD × mur, longueur et revêtement pour un devis.



Spécifications techniques

Paramètre Capacité
Norme matérielle ASTM A36 / A36M
Forme de tuyau Tuyaux structurels ronds soudés (ERW / LSAW / SSAW) ou sans soudure
Diamètre extérieur 21,3 à 610 mm (½ à 24 pouces) typique ; plus grand par SAW
Épaisseur de paroi 2 à 20 mm (0,08 à 0,79 po)
Longueur 6 m, 12 m ou coupé à longueur
Se termine Plaine, biseautée ou filetée
Surface / revêtement Noir (écailles de moulin), galvanisé à chaud ou époxy
Attestation FR 10204 3.1 MTC ; inspection par un tiers (SGS / BV) sur demande

Les diamètres supérieurs à environ 610 mm (24 po) passent au soudage à l'arc submergé et sont généralement fournis sous forme de pieux tubulaires selon la norme ASTM A252 avec un matériau de classe A36 - confirmez la norme en vigueur auprès de votre ingénieur avant de commander.



Composition chimique

Limites d'analyse en poche ASTM A36/A36M - acier de construction au carbone (tuyaux fabriqués selon ceux-ci)
Élément Limite (max sauf indication contraire)
Carbone (C) 0.26 % (≤ 20 mm); 0.27 % (20–40 mm); 0.29 % (>40mm)
Manganèse (Mn) 0,60–0,90 % (également 0,85–1,35 % autorisé, groupe II)
Phosphore (P) 0.040 %
Soufre (S) 0.050 %
Silicium (Si) 0,40 % (si spécifié)
Cuivre (Cu) 0,20 % min (lorsque l'acier au cuivre est spécifié)

Le carbone est maintenu à un faible niveau et le manganèse est élevé pour offrir une soudabilité et une formabilité plutôt qu'une résistance élevée - la logique de conception de l'A36. Le capuchon en carbone dépendant de l'épaisseur reflète les sections plus lourdes nécessitant un meilleur contrôle de la trempabilité.



Propriétés mécaniques

Exigences mécaniques ASTM A36/A36M (matériau d'épaisseur inférieure ou égale à 200 mm)
Propriété Exigence
Limite d'élasticité Supérieur ou égal à 250 MPa (36 ksi)
Résistance à la traction 400 à 550 MPa (58 à 80 ksi)
Élongation Supérieur ou égal à 20 % (jauge 200 mm) ; Supérieur ou égal à 23 % (calibre 50 mm)
Dureté ~119-162 HB typique (pas une exigence de spécification)
Impact Aucun requis en base A36 (contrairement au A500)

Concevez toujours selon les minimums garantis, et non les valeurs typiques au rouleau (qui ont souvent un rendement de 280 à 350 MPa). Notez que l'allongement dépend de la longueur du calibre - une source courante de numéros incompatibles sur les pages des fournisseurs.



Grades quasi équivalents (EN / JIS / GB)

Même classe de résistance – référence de conception uniquement, non équivalente au contrat
Standard Grade Rendement minimum
ASTM A36 / A36M A36 250 MPa (36 ksi)
EN 10025-2 S235JR 235 MPa
JIS G3101 SS400 245 MPa
GB/T 700 Q235B 235 MPa

Les 250 MPa de l'A36 sont légèrement supérieurs aux 235 MPa du S235. Ce sont des équivalents approximatifs à des fins de comparaison uniquement : la substitution doit suivre le code du projet en vigueur et les exigences en matière de chimie/ténacité peuvent différer.



A36 contre A500 contre A53 contre A106 contre A252

Ces cinq normes se trouvent dans des voies adjacentes mais sans chevauchement. Le tableau ci-dessous est la carte de sélection : choisissez d'abord par service (structural ou pression), puis par forme et résistance.

Échelle de grade - où l'A36 se situe parmi les normes adjacentes
Standard Rendement minimum Forme du produit Pression nominale ? Utilisation typique
ASTM A36 / A36M 250 MPa (36 ksi) Matériau pour plaques/formes/barres ; tuyau qui y est fait Non Charpentes, supports, pieux
ASTM A500 Gr.B 290 MPa (42 ksi) HSS formé à froid (rond/carré/rect) Non Colonnes, fermes, structures tubulaires
ASTM A53 Gr.B 240 MPa (35 ksi) Tuyaux soudés et sans soudure Oui (inférieur ou égal à 400 degrés F/204 degrés) Fluide basse pression, mécanique
ASTM A106 Gr.B 240 MPa (35 ksi) Tuyau sans soudure Oui (haute température, ~565 degrés / 1050 degrés F) Chaudière, surchauffeur, haute température
ASTM A252 Gr.2/3 Pas de plancher de rendement (traction uniquement) Pile de tuyaux soudés/sans soudure Non Fondations profondes, pieux marins

Passez de A36 lorsque vous avez besoin de plus de résistance (ASTM A572 Gr.50 à 345 MPa / 50 ksi, ou EN 10025-2 S355JR) ou de service sous pression (A53/A106/API 5L). A500 Gr.B est la mise à niveau naturelle lorsque l'élément est une section tubulaire et que les tolérances comptent.



Contrôle qualité et tests

Analyse chimique- analyse de contrôle des poches et des produits par rapport aux limites A36.

Essai de traction- rendement, traction et allongement vérifiés par chaleur.

Contrôle dimensionnel- OD, épaisseur de paroi, longueur et rectitude mesurées sur l'ensemble du lot.

CND de soudure- contrôle par courants de Foucault ou ultrasons sur tube soudé ; la couture est la variable contrôlée.

Visuel et surface- calamine du broyeur, continuité du revêtement et état final vérifiés.

Certificat d'usine- EN 10204 3.1 MTC lie les résultats au numéro de série ; témoin tiers disponible.

A36 SSAW PIPE Dimensional inspection
A36 carbon steel pipe test
A36 welded pipe dimensional inspection




Envoyez votreOD × épaisseur de paroi, longueur, revêtement et utilisation prévue (sans pression)- notre équipe technique confirmera la spécification et vous renverra un devis avec délai de livraison dans les 24 heures.Contactez GNEE Pipe dès aujourd’hui.



Pourquoi s'approvisionner en tuyau A36 auprès de GNEE Pipe

Clarté matérielle.Nous séparons les spécifications du matériau A36 de la norme des tuyaux/tubes sur chaque devis - pas d'échange de qualité caché.

Fourniture certifiée.FR 10204 3.1 MTC avec traçabilité du numéro de chaleur ; Témoin SGS/BV sur demande.

Gamme.Tuyau structurel A36 soudé et sans soudure de 21,3 à 610 mm de diamètre extérieur, avec lignes de galvanisation et époxy.

Assistance technique.160+ clients servis depuis Tianjin ; L'équipe technique confirme les spécifications et renvoie un devis dans les 24 heures.



FAQ

Qu'est-ce qu'un tuyau ASTM A36 et s'agit-il d'un tuyau sous pression ?

Le tuyau ASTM A36 est un tuyau rond en acier au carbone fabriqué selon les exigences ASTM A36/A36M en matière d'acier de construction au carbone - rendement minimum de 250 MPa (36 ksi) et traction de 400 à 550 MPa (58 à 80 ksi). A36 lui-même est une spécification de matériau pour les plaques, les formes et les barres ; il ne s’agit pas d’une norme de conduite sous pression et ne comporte aucune cote de pression-température. Pour toute conduite sous pression, utilisez plutôt ASTM A53, A106 ou API 5L.



Quelle est la limite d'élasticité du tuyau A36 ?

Le rendement minimum est de 250 MPa (36 ksi) pour un matériau jusqu'à 200 mm (8 po) d'épaisseur, tombant à 220 MPa (32 ksi) au-dessus de 200 mm. Étant donné que les parois des tuyaux sont bien inférieures à 200 mm, dimensionnez à 250 MPa (36 ksi). Notez que les cotations « A36 Grade B, 240 MPa » qui circulent en ligne sont en fait des valeurs ASTM A53, et non A36.



Tuyau A36 vs A500 -, que dois-je spécifier ?

Les deux sont structurels (sans pression). L'A500 Grade B a un rendement minimum plus élevé, 290 MPa (42 ksi), des tolérances dimensionnelles plus strictes et est formé à froid en HSS rond/carré/rectangulaire avec test d'impact. Le tube A36 est laminé à chaud à 250 MPa (36 ksi) et constitue l'option générale la moins coûteuse. Choisissez A500 pour les colonnes et fermes tubulaires où les tolérances et les formes de section sont importantes ; choisissez le tuyau A36 pour les éléments de structure et les pieux ronds simples.



Le A36 est-il identique au A53 ou au A106 ?

Le n° A36 est un matériau en acier de construction au carbone (plaques/formes/barres). A53 est une spécification de tuyau pour les fluides à basse pression et le service mécanique (rendement de catégorie B 240 MPa / 35 ksi, utilisable jusqu'à environ 400 degrés F / 204 degrés). A106 est un tuyau sans soudure pour un service à haute température (jusqu'à environ 565 degrés/1 050 degrés F). Ils sont régis par différentes normes ASTM et ne peuvent être remplacés par leur seul nom.



Quels sont les équivalents des tuyaux A36 en EN, JIS et GB ?

Dans la même classe de résistance : EN 10025-2 S235JR (rendement 235 MPa), JIS G3101 SS400 (245 MPa) et GB/T 700 Q235B (235 MPa). Les 250 MPa (36 ksi) de l'A36 sont légèrement supérieurs aux 235 MPa du S235. Il s'agit d'équivalents approximatifs à des fins de comparaison de conception uniquement, et non de qualités contractuelles équivalentes : confirmez le code du projet en vigueur avant la substitution.



Le tuyau A36 peut-il être utilisé pour les conduites de pétrole et de gaz ?

Le numéro A36 n’a pas d’indice de pression-température et n’est pas approuvé pour le service au fioul, au gaz, à la vapeur ou aux chaudières. Ces conduites nécessitent ASTM A53 (basse pression), A106 (haute température) ou API 5L (tuyau de canalisation). Fournir du A36 pour une conduite sous pression constituerait une violation du code.



Quelles sont les tailles des tuyaux structurels A36 ?

L'approvisionnement typique est un tuyau rond d'un diamètre extérieur de 21,3 à 610 mm (½ à 24 pouces), une paroi de 2 à 20 mm (0,08 à 0,79 pouces), des longueurs de 6 m ou 12 m (ou coupés à longueur), sous forme soudée (ERW/LSAW/SSAW) ou sans soudure, avec une finition noire, galvanisée ou époxy. Des diamètres plus grands sont disponibles par soudage à l'arc submergé.



Comment spécifier une commande de tuyaux A36 ?

Indiquez ASTM A36/A36M comme spécifications du matériau, la forme du tuyau (soudé ou sans soudure), le diamètre extérieur × l'épaisseur et la quantité de paroi, la longueur, la finition d'extrémité, le revêtement, l'utilisation prévue (structurelle, pas de pression), la certification (EN 10204 3.1, SGS/BV tiers sur demande) et le port de destination avec les Incoterms. Envoyez-les à notre équipe pour un devis sous 24 heures.
