Coude à souder

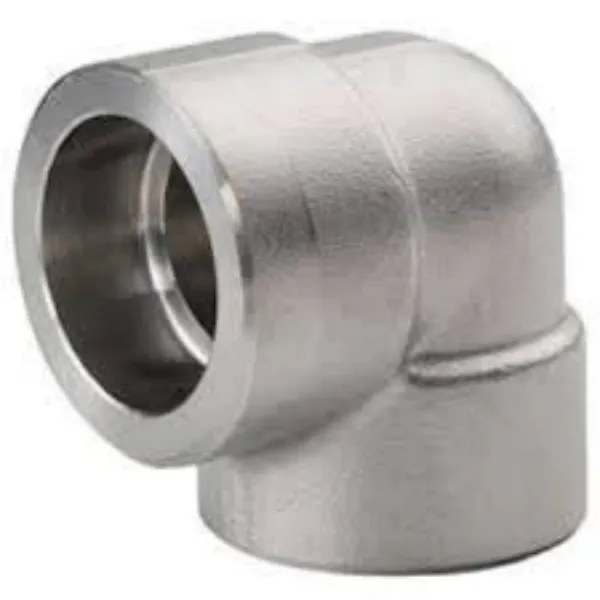

Le coude à souder forgé ASME B16.11 est disponible à 90 degrés et à 45 degrés et est utilisé pour connecter le tuyau ASME aux raccords ou aux vannes par soudage de joint d'angle. Le poids est léger en raison des petites dimensions. Et possède diverses caractéristiques telles que la fiabilité, la durabilité et la précision dimensionnelle. Il existe 3 niveaux de pression : classes 3000, 6000 et 9000.
Coude classe 3000 : à utiliser avec des tuyaux en acier Sch 80.
Coude classe 6000 : à assortir avec un tuyau en acier Sch 160.
Coude classe 9000 : pour le raccordement avec un tuyau en acier Sch XXS
Les raccords à souder par emboîtement constituent une famille de raccords forgés à haute pression utilisés uniquement avec les tuyaux ANSI et sont disponibles dans la même gamme de tailles.
Même s'il existe certaines similitudes entre les formes des deux soudures, la soudure à emboîtement est toujours considérée comme différente d'une soudure d'angle.
Spécification des raccords à souder par emboîtement ASME B16.11
| Forme | Raccords droits et réducteurs |
| Gamme de tailles | 1/8" - 4" / DN6 - DN100 |
| Pression nominale | Classe 3000lbs, 6000lbs, 9000lbs |
| Standard | ASME B16.11, BS3799 |
| Acier au carbone | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
| Acier allié | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| Acier inoxydable | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
Marquage et inspection du coude à souder galvanisé
Paquet de raccords coudés à souder par douille
Emballez tous les coudes SW dans des cartons.
Collez l'étiquette sur tous les cartons.
Mettez les cartons dans une boîte en bois.
Faites une marque d'expédition sur une boîte en bois.
Dimensions du coude à souder par emboîtement ASME B16.11
| DN | NPS | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| ave | min | ave | min | ave | min | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) L'épaisseur uniforme autour de l'alésage de la douille ne doit pas être inférieure à la valeur moyenne, l'épaisseur au niveau de zones partielles peut être minimale. un.
2) Compte tenu de la tolérance du diamètre extérieur du tuyau, les diamètres de certains alésages de douilles peuvent être un peu plus grands que ceux spécifiés en B16.11.
3) Lorsque les dimensions des tuyaux de raccordement ne sont pas conformes à celles spécifiées dans ce catalogue, les dimensions des tuyaux de raccordement doivent être fournies dans les spécifications d'achat.
4) Lorsque les raccords sont réduits, les tailles de structure doivent être les mêmes que celles des raccords droits et le BJD doit être usiné selon les extrémités réductrices correspondantes.
5) Le raccord peut également être fabriqué sous forme de connexions mixtes de SW et THRD.
