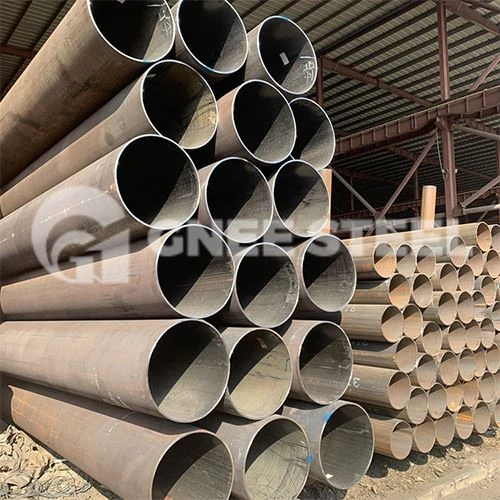

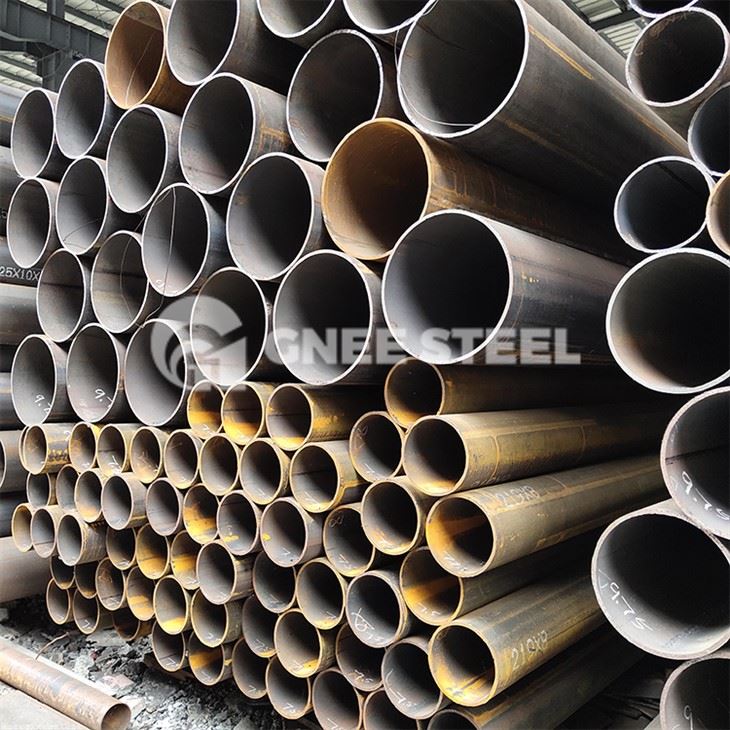

Tuyau soudé en acier P355NH

Tuyau soudé en acier P355NHest un tube de pression à grain fin normalisé et soudable conforme à la norme EN 10217-3 (numéro de matériau 1.0565) avec une limite d'élasticité minimale de 355 MPa et une plage de traction de 490 à 630 MPa. Sa caractéristique déterminante - le "H" - est une résistance à la température élevée tabulée -de 100 degrés à 400 degrés (304 MPa jusqu'à 167 MPa au rendement), donc un niveau couvre le service ambiant et les équipements sous pression chauffés. Spécifiez-le avec une NDE de soudure à 100 % et un impact Charpy à −20 degrés.

Tubes en acier laminés et soudés selon la norme DIN EN 10217-3, dans la version avec cordon de soudure normalisé (NW), entièrement normalisé (NP) ou laminé normalisé ou étiré à chaud réduit (NR), en dimension ronde.

La lettre majuscule P signifie contrainte de compression, le NH indique que le matériau est adapté à des températures plus élevées. Les tuyaux conformes à cette norme sont généralement soudés électriquement ou à l’arc submergé. Les applications courantes de ce matériau sont les contraintes de compression à des températures élevées avec des exigences modérées, comme dans les récipients sous pression ou les chaudières. Les bonnes propriétés de soudage permettent de l'utiliser dans des constructions soudées.

Le tuyau est fabriqué à partir de bandes à grains fins-laminées à chaud-avec une chimie contrôlée du carbone-manganèse et des raffineurs de grains de micro-alliage (Nb, V, Ti, Al), offrant une bonne soudabilité sans traitement thermique post-soudage de routine-sur des parois plus minces. Il s’agit du niveau de pression le plus performant lorsque la conception fait référence à des contraintes admissibles supérieures à la température ambiante.

Nous fournissons des tubes soudés P355NH dans des diamètres extérieurs de 21,3 mm à 610 mm (½" – 24"), des épaisseurs de paroi de 2,0 à 40,0 mm et des longueurs jusqu'à 24 m, avec des extrémités lisses, biseautées ou filetées et des certificats EN 10204 3.1 ou 3.2 ; une inspection tierce-(SGS, BV, TÜV) est disponible.

Spécifications techniques

Composition chimique

Chaque élément contrôlé gère un risque spécifique : un faible C et un faible S protègent la soudabilité, Al/Nb/V/Ti bloquent un grain fin pour plus de ténacité et des limites P/S strictes empêchent la rupture fragile. La règle de compromis C-Mn-permet aux usines d'affiner-la résistance dans la bande spécifiée.

Propriétés mécaniques (température ambiante, normalisée)

Impact de l'encoche Charpy V- :40 J longitudinal / 27 J transversal à −20 degrés. Notez que la plage de traction est490-630 MPa- Certaines fiches techniques de fournisseurs indiquent 650 MPa pour les parois très fines, mais 490 à 630 MPa est la plage standard spécifiée. L'allongement est mesuré sur l'éprouvette proportionnelle standard.

Résistance à la température élevée- - les valeurs "H"

Ces valeurs distinguent le P355NH du P355N. Une conception référencée à 300 degrés doit utiliser 216 MPa, et non les 355 MPa ambiants - en utilisant l'indice de température ambiante-à la température surestime la contrainte admissible d'environ 64 %. La table s'arrête à 400 degrés ; au-dessus, spécifiez P355GH ou un autre grade de température élevée-.

P355N / NH / NL1 / NL2 - choisir le bon niveau de température

Sélectionnez la température la plus basse et la plus élevée que le composant verra. Le P355NH est le seul des quatre à offrir également une résistance de conception à haute température ; les qualités NL échangent cela contre une ténacité plus profonde à basse température -.

Avantages

La valeur commerciale du P355NH provient de propriétés mesurables et non d'adjectifs.

Parois plus minces que les qualités inférieures.Un rendement de 355 MPa (contre 235 à 265 MPa) permet de respecter la même pression nominale avec moins de parois, un poids réduit et des coûts de support.

Soudable sans PWHT de routine.La chimie normalisée à grains fins-(CEV max ~0,43) maintient un préchauffage modeste sur les sections plus fines, raccourcissant ainsi les délais de fabrication.

Résistance de −20 degrés intégrée.Une température garantie de 40 J longitudinale/27 J transversalement à -20 degrés couvre les climats froids modérés sans descendre à un niveau dédié à basse température-.

S'étend sur la température ambiante jusqu'à ~ 400 degrés.Étant donné que le tableau de conception à haute température-fait partie de la catégorie, un matériau couvre les équipements chauffés qu'une catégorie à température ambiante-ne pourrait pas couvrir.

Rentable-ou transparent.Le P355NH soudé ERW/HFW avec NDE entièrement soudé répond à la plupart des conceptions à pression stationnaire à un coût inférieur à celui des tubes sans soudure EN 10216-3.

Applications

Le P355NH est choisi partout où des fluides sous pression sont manipulés à des températures supérieures à la température ambiante mais inférieures à environ 400 degrés, et où une bonne soudabilité et une ténacité de -20 degrés sont également requises.

Récipients sous pression et sphères de stockage

Les fabricants de produits pétrochimiques et de traitement du gaz-utilisent le P355NH pour les réacteurs, les séparateurs et le stockage à haute-pression où la paroi doit conserver sa résistance sous des températures élevées et soutenues.

Chaudières, collecteurs de vapeur et échangeurs de chaleur

Dans les usines de production d'électricité et de traitement, le P355NH transporte de la vapeur et des fluides de traitement chauds ; ses valeurs Rp0,2 de température élevée-alimentent directement les tableaux de contraintes admissibles-du code de conception.

Tuyauterie sous pression industrielle

Les canalisations d'usine-de traitement, les systèmes-d'air comprimé, les conduites de CVC et de chauffage urbain-utilisent des tuyaux soudés P355NH où une pression et une température modérées coexistent avec la fabrication par soudage.

Transport et distribution de gaz à haute-pression

Le tuyau longitudinal ERW/HFW P355NH dessert les conduites de gaz terrestres et la tuyauterie des usines ; L'END à 100 % des joints de soudure-fait du joint longitudinal une caractéristique contrôlée et inspectée plutôt qu'un handicap.

Éléments de protection contre l'incendie et de pression structurelle

Les conduites d'arrosage et les éléments structurels contenant une pression élevée-pression-bénéficient de la combinaison d'un rendement de 355 MPa et d'une ténacité à grains fins-à un coût modéré.

Contrôle qualité et tests

Chimie.Analyse de poche et analyse de produit par rapport aux limites de la norme EN 10217-3, avec le compromis C-Mn appliqué le cas échéant.

Mécanique.La traction à température ambiante et le Charpy transversal/longitudinal à −20 degrés vérifient le rendement, la traction et la ténacité.

Intégrité de la soudure.100 % de soudure-ultrasons (EN ISO 10893-10, généralement sensibilité FBH de Φ3,2 mm) ou examen radiographique ; essai hydrostatique ou alternative NDE approuvée.

Ductilité à travers la soudure.Les tests d'aplatissement ou de pliage confirment que la zone de soudure se déforme avec le métal de base.

Dimensionnel et visuel.Vérifié selon EN 10246 ; marquage et traçabilité jusqu'à la chaleur et certificat.

Tiers-facultatif.Témoin SGS, BV ou TÜV et problème EN 10204 3.2 pour les projets critiques ou réglementés.

À propos du GNEE

GNEE est spécialisé dans la production de tubes soudés API 5L et possède de nombreuses années d'expérience dans la production de tubes soudés en acier au carbone API 5L. Nous fournissons une haute qualité, un faible coût mais le meilleur service. Par conséquent, nos clients exportateurs actuels de tubes soudés longitudinaux à l'arc submergé de la série API 5L couvrent le Koweït, l'Arabie saoudite, Oman, les Émirats arabes unis, Singapour, la Malaisie, l'Indonésie, la Corée du Sud, le Chili, le Pérou, l'Australie, le Nigeria, l'Angola et d'autres pays et régions. Si vous en avez besoin, vous pouvez nous contacter à tout moment, nous vous fournirons les produits dont vous avez besoin dans les plus brefs délais.

• Contrôle complet des spécifications.TC1 ou TC2, état normalisé, extrémités et revêtement sont tous configurables par commande, avec EN 10204 3.1/3.2 et inspection par un tiers-.
• Assistance technique.Notre équipe confirme la qualité, la classe de température et le niveau d'inspection par rapport à votre code de conception avant expédition, et renvoie un devis avec un délai de livraison dans les 24 heures.

Fournisseur de tubes soudés en acier P355NH-Équipe GNEE

Clients GNEE

Exposition GNEE

Tests et inspections

Emballage et expédition

Envoyez votre norme et votre qualité (EN 10217-3 P355NH), vos dimensions, votre catégorie de test et votre port de destination. Notre équipe technique confirmera la spécification et vous renverra un devis avec un délai de livraison dans les 24 heures.

Demander un devis pour tuyaux soudés en acier P355NH

FAQ

Que signifie P355NH ?

P=acier pour usage sous pression ; 355=355 MPa limite d'élasticité minimale ; N=normalisé (état de livraison) ; H=adapté au service à température élevée/haute-. Le « H » est la lettre déterminante : le P355NH présente une résistance à l'épreuve tabulée à 100–400 degrés, contrairement au grade de température ambiante -P355N.

Quelle est la différence entre le P355N et le P355NH ?

Les deux sont des aciers à grains fins-normalisés avec un rendement de 355 MPa et un impact de -20 degrés. Le P355NH fournit en outre les valeurs de conception à température élevée- (Rp0,2 de 304 MPa à 100 degrés jusqu'à 167 MPa à 400 degrés), c'est donc la qualité à spécifier lorsque le code de conception fait référence aux contraintes admissibles supérieures à la température ambiante. Le P355N est la qualité de conception à température ambiante-sans ce tableau de températures élevées-.

Quelle plage de température le tuyau soudé P355NH peut-il gérer ?

Le P355NH est qualifié pour un service d'environ -20 degrés (Charpy 40 J longitudinal / 27 J transversal) jusqu'à environ 400 degrés, là où le tableau de résistance aux températures élevées -résistant aux températures-de la norme s'applique. Au-dessus de ~400 degrés, spécifiez P355GH ou un autre niveau de température élevé ; en dessous de −20 degrés, passez à P355NL1 (−40 degrés) ou P355NL2 (−50 degrés).

Le P355NH est-il identique au S355J2 ?

Le n° S355J2 appartient à la norme EN 10025 (acier de construction) et n'est pas une qualité de tube de pression-. Pour les applications sous pression qui nécessitent la résistance et la ténacité du S355J2, la qualité techniquement correcte EN 10217-3 est P355NH. Certains tubes sont doublement certifiés pour répondre également à la norme EN 10219 S355J2H pour une utilisation structurelle, mais la spécification de pression doit être P355NH.

Quelles sont les limites d'élasticité et de traction du P355NH ?

La limite d'élasticité minimale (Rp0,2) est de 355 MPa pour une épaisseur de paroi allant jusqu'à 16 mm, descendant à 295 MPa entre 120 et 150 mm. La résistance à la traction (Rm) est de 490 à 630 MPa pour des sections jusqu'à 63 mm. L'énergie d'impact est de 40 J longitudinalement / 27 J transversal à −20 degrés.

Les tuyaux soudés P355NH peuvent-ils remplacer les tuyaux sans soudure ?

Pour la plupart des services sous pression stationnaires où une soudure longitudinale ERW/HFW avec 100 % de soudure-joint NDE (UT ou RT) répond à la conception, oui - Le tube soudé P355NH est une alternative rentable-au sans soudure. Sans soudure (EN 10216-3) est toujours préféré pour les charges cycliques/fatigue très élevées ou lorsque la spécification interdit une soudure longitudinale.

Quels tests et inspections des soudures sont obligatoires pour la norme EN 10217-3 P355NH ?

Analyse chimique, traction à température ambiante, encoche Charpy V à −20 degrés, CND à 100 % de soudure-(ultrasons selon EN ISO 10893-10 ou radiographique), test hydrostatique ou alternative NDE approuvée, aplatissement/pliage et inspection dimensionnelle/visuelle selon EN 10246. TC2 ajoute un examen ultrasonique obligatoire du cordon de soudure ; TC1 ne le fait pas.

Quel est l’équivalent ASTM ou américain du P355NH ?

La désignation américaine la plus proche est ASTM A662 Grade C. Certains tubes sont également doublement-certifiés selon la norme EN 10219 S355J2H pour une utilisation structurelle. Pour l'approvisionnement, indiquez toujours le grade et la catégorie d'essai EN 10217-3 P355NH plutôt que de vous fier uniquement à un « équivalent », car les exigences en matière d'impact et d'inspection diffèrent selon la norme.
